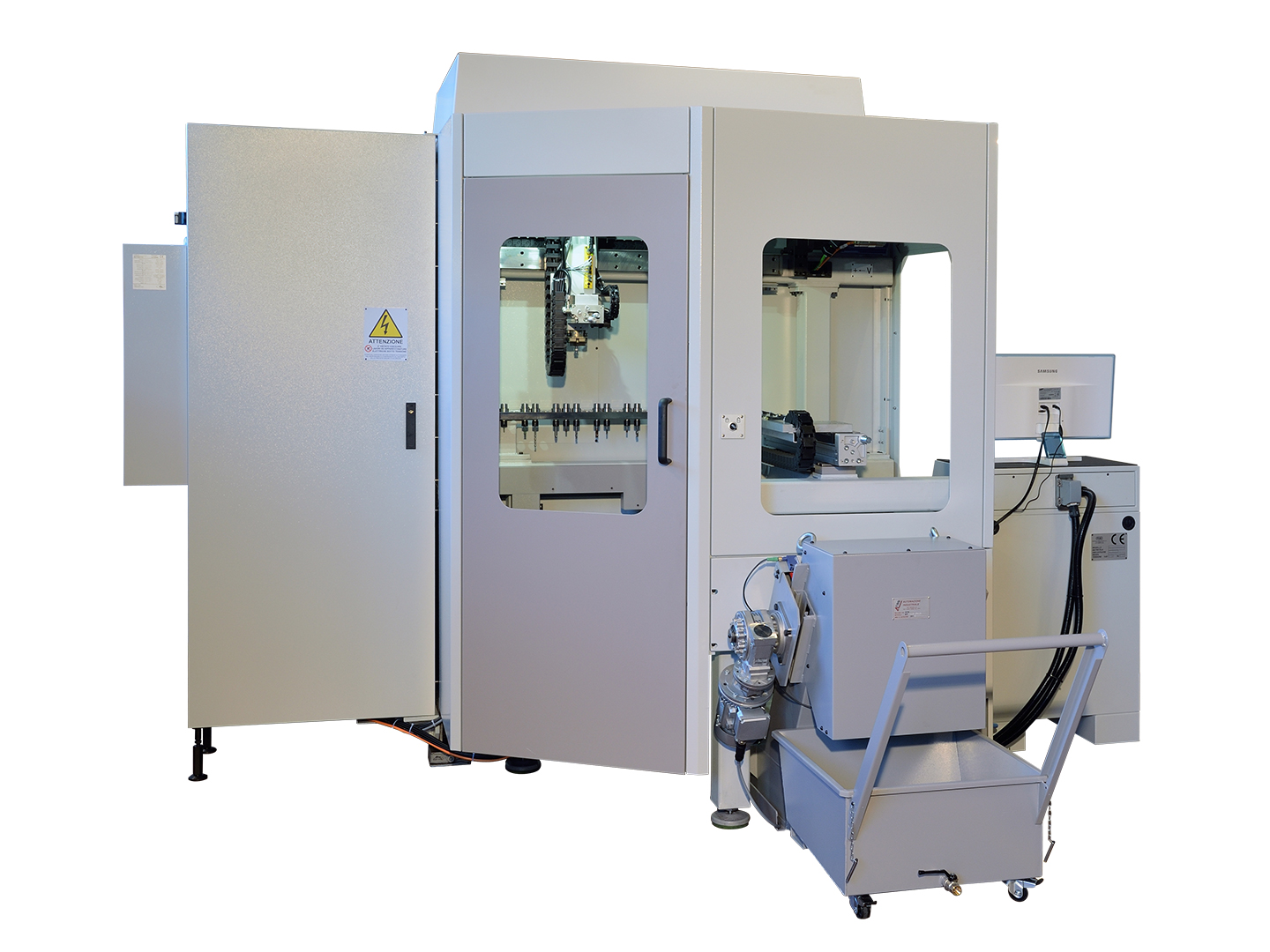

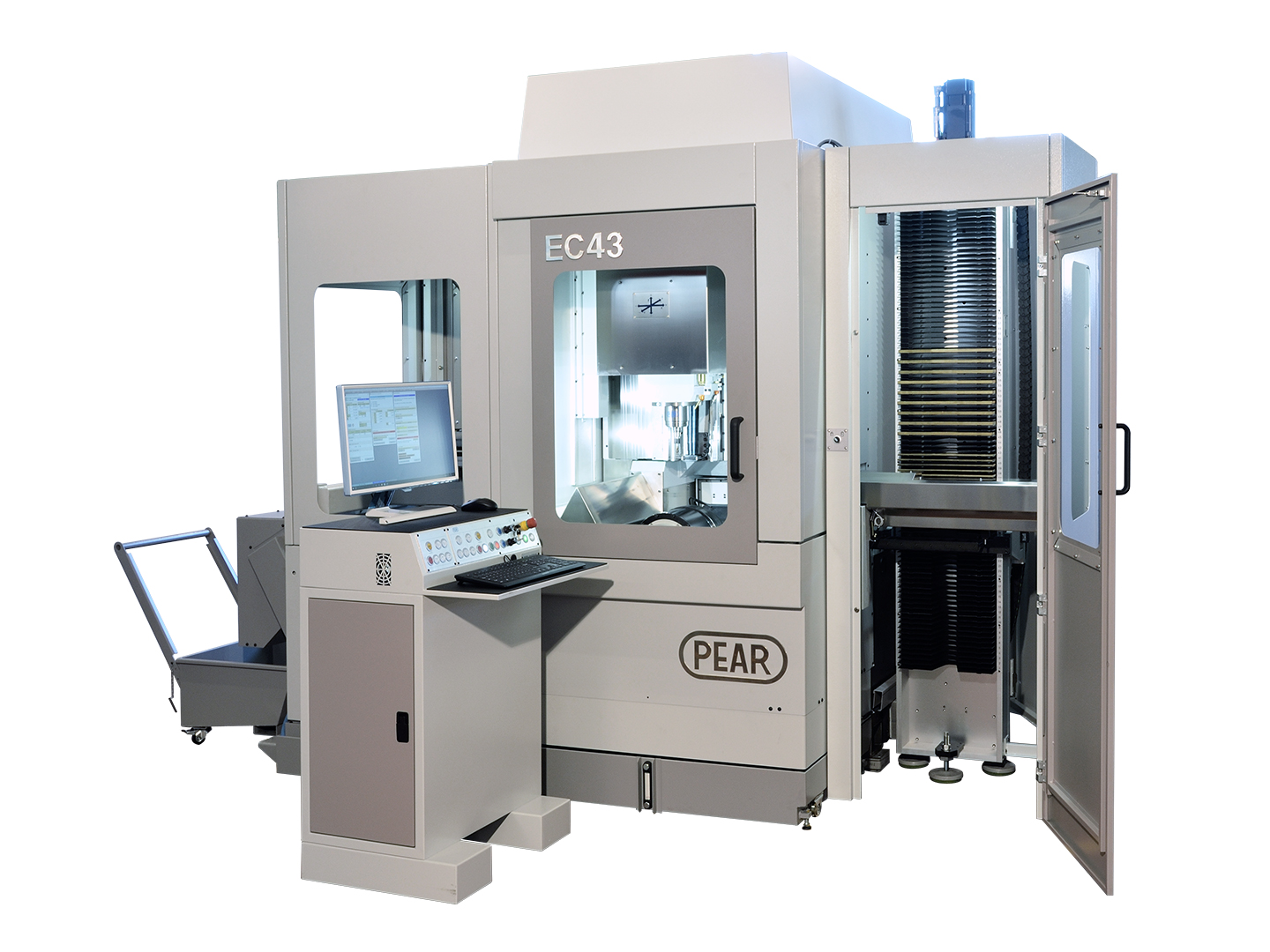

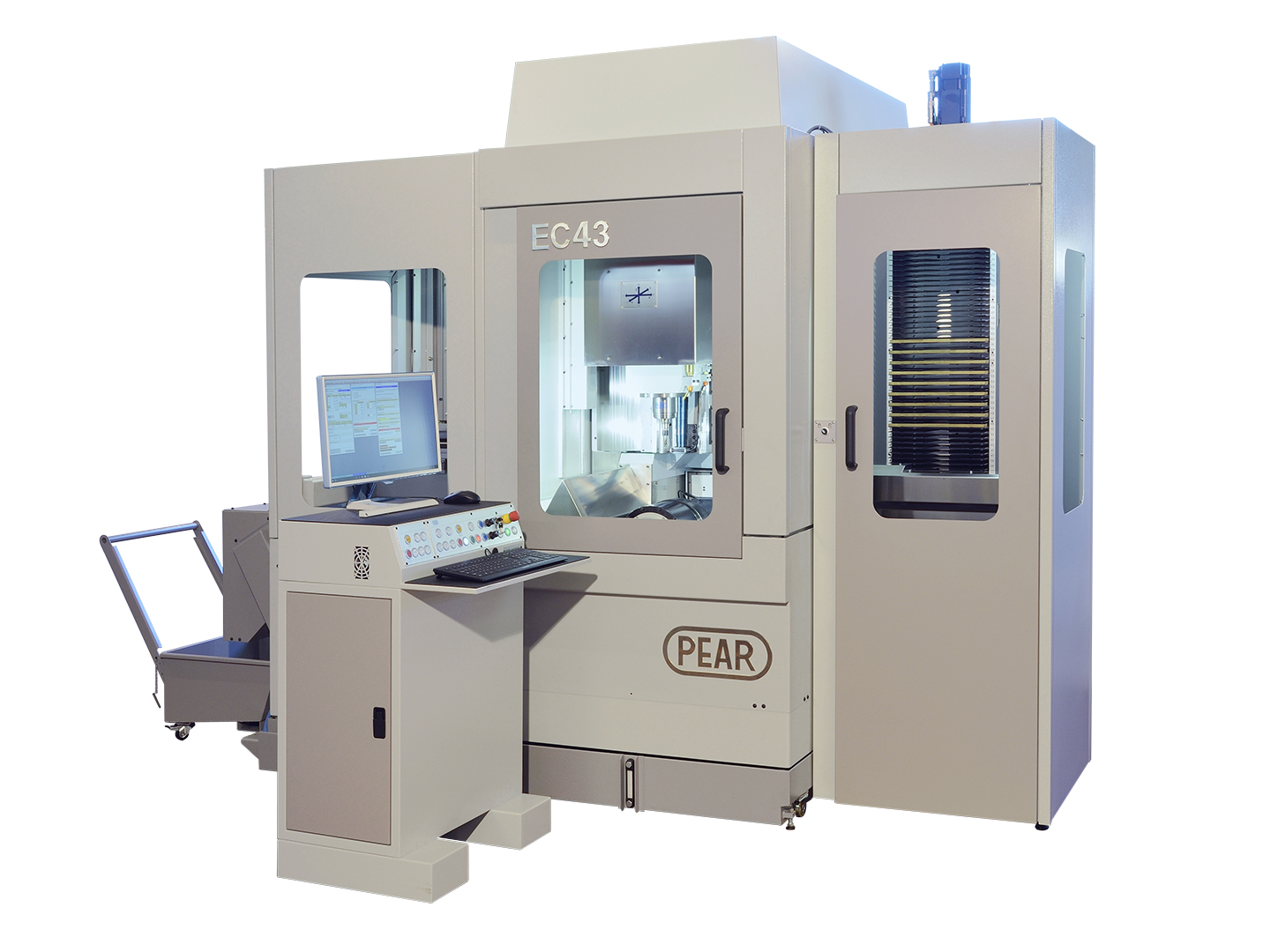

EC43 3 assi per accessori

CAMPO D’IMPIEGO

Il settore della produzione di accessori moda ha sempre rappresentato una realtà industriale molto importante.

Last Updated on 23 dicembre 2021 by Pear

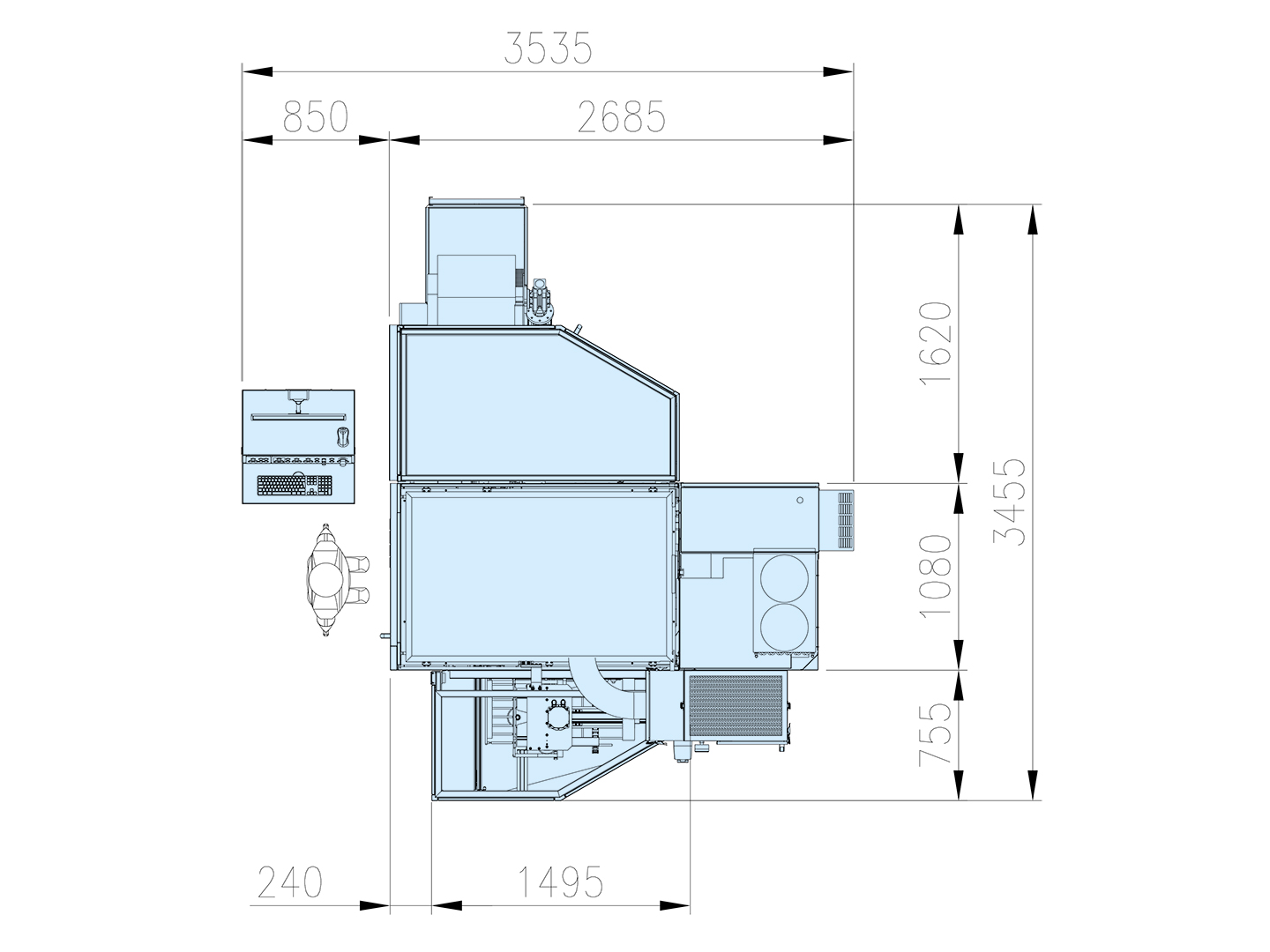

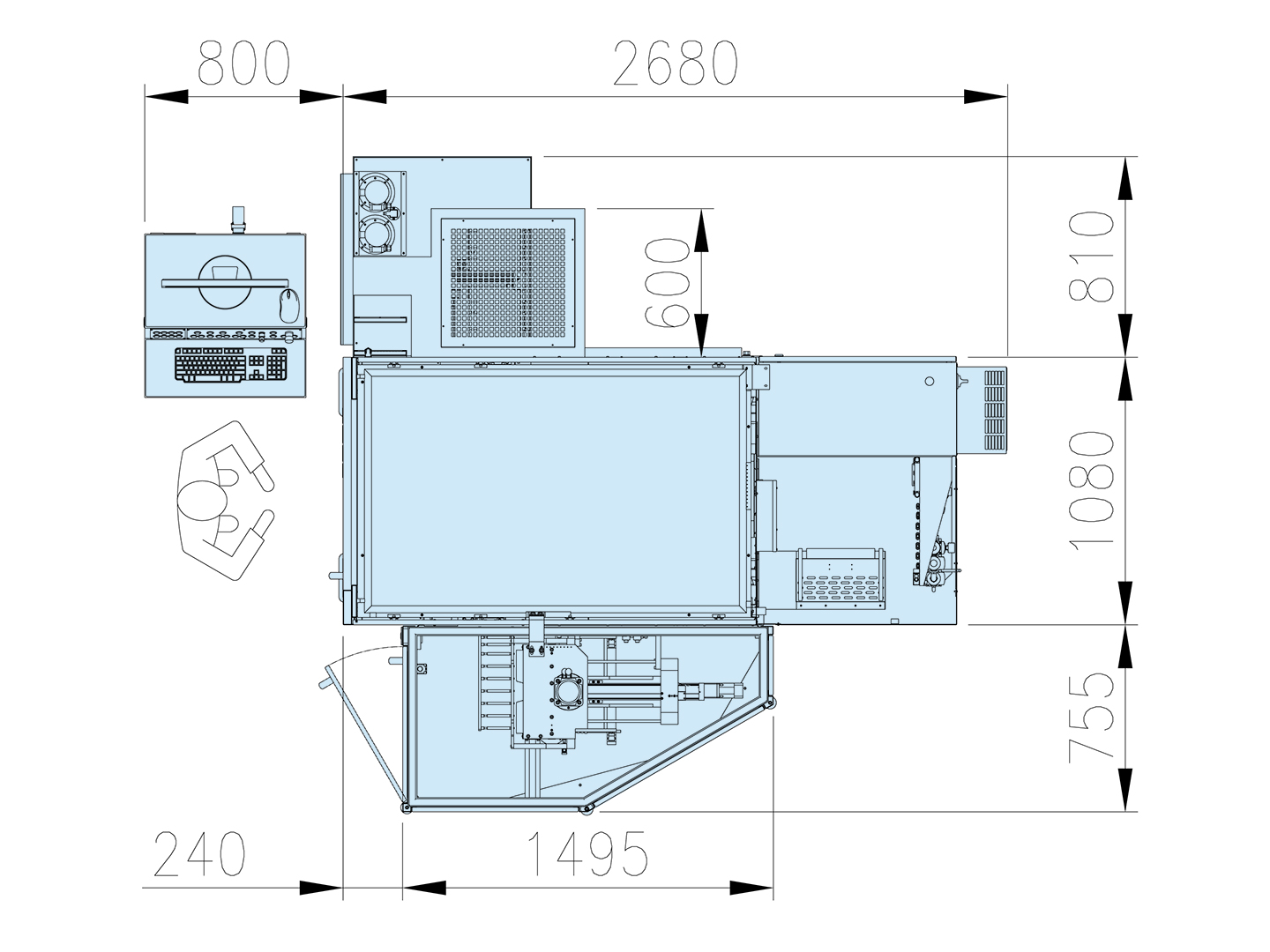

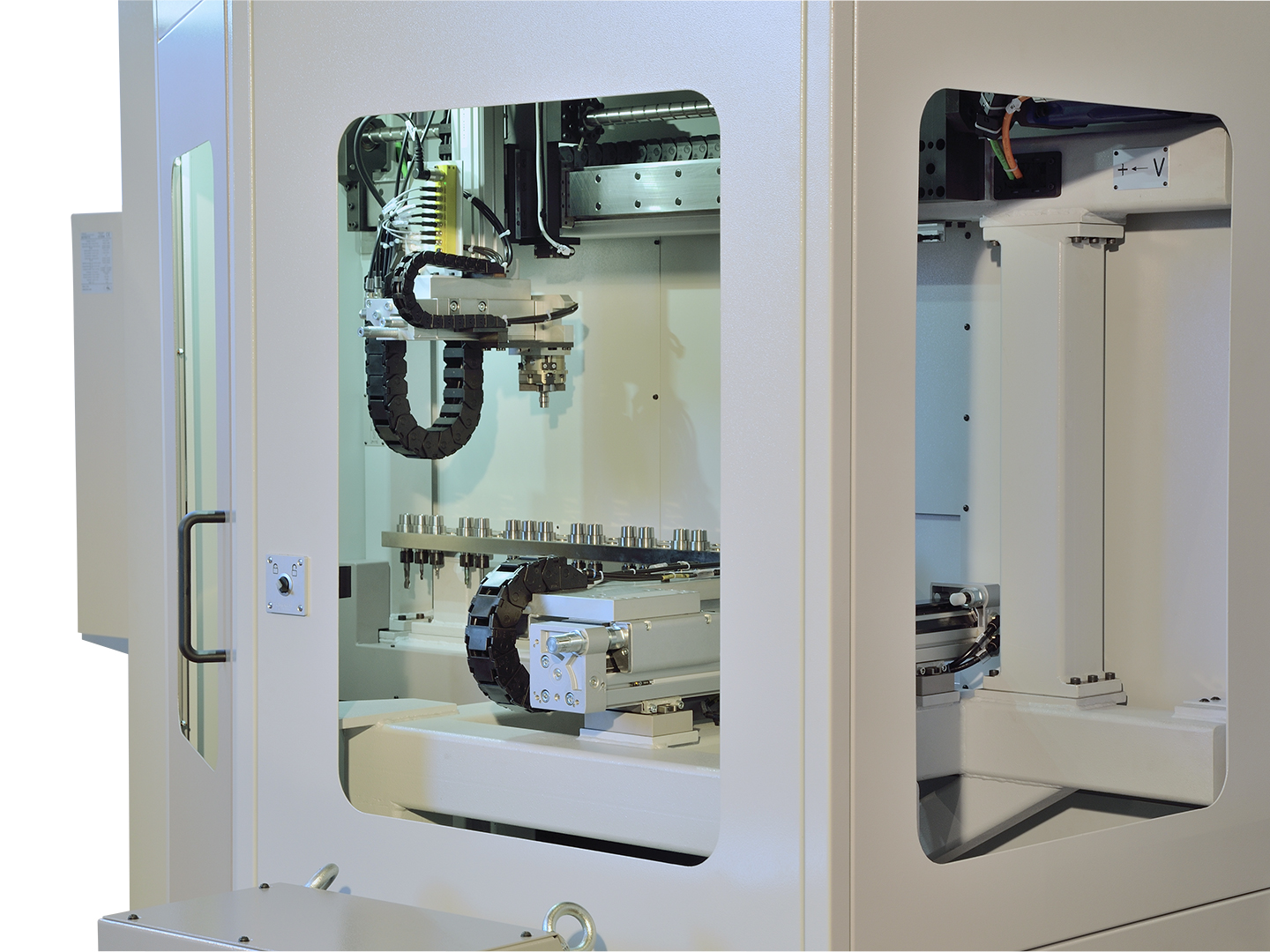

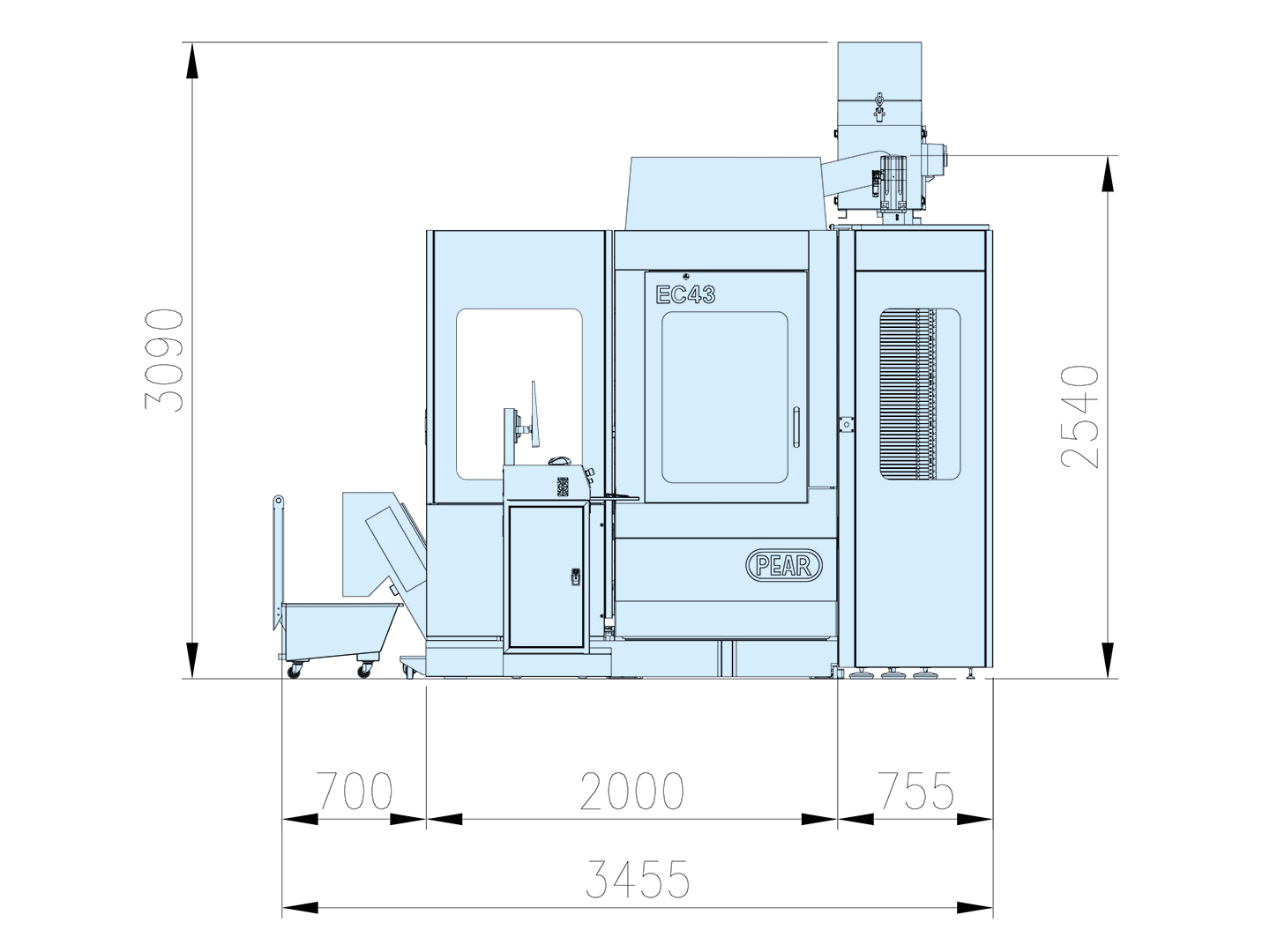

STRUTTURA

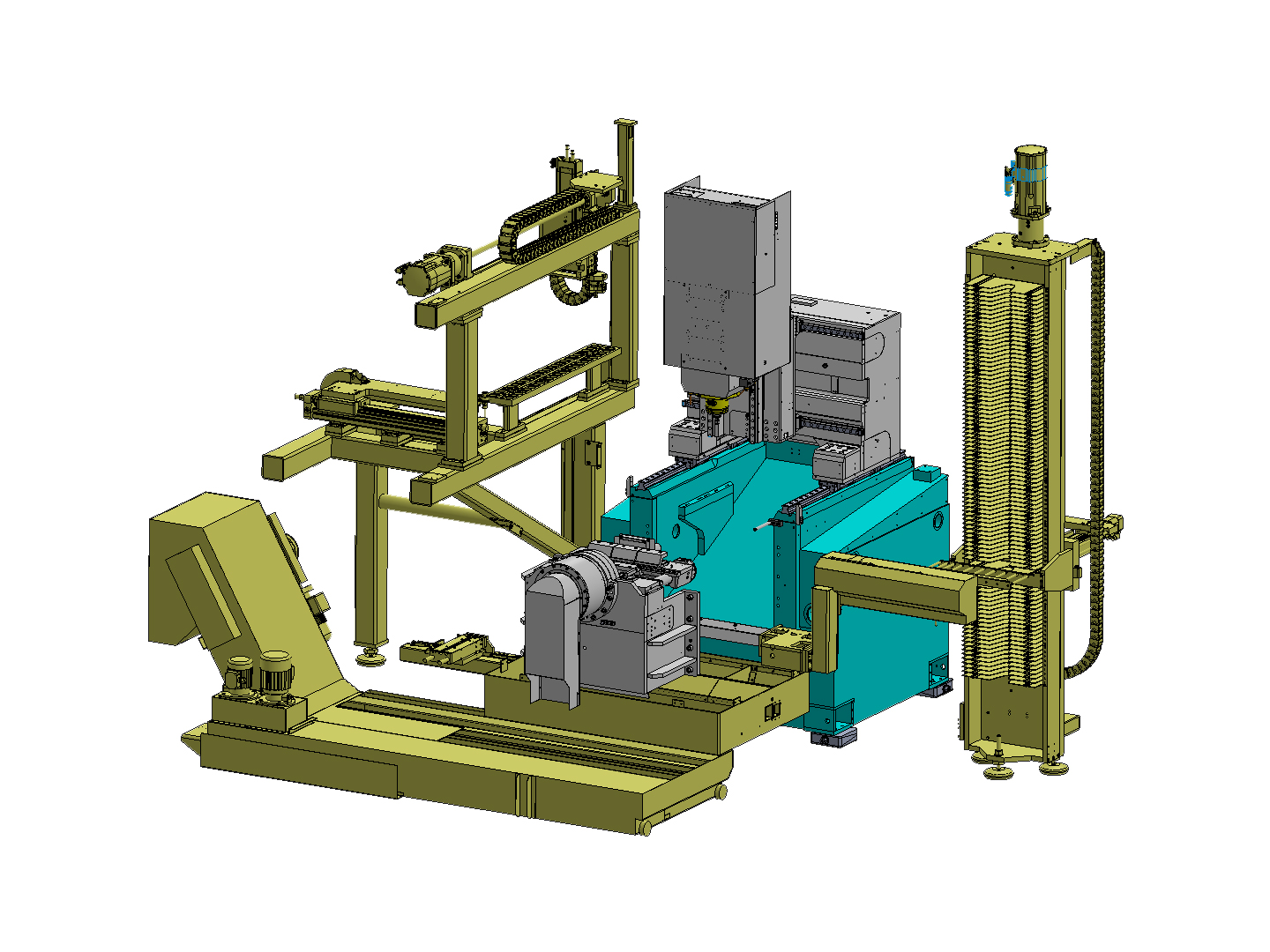

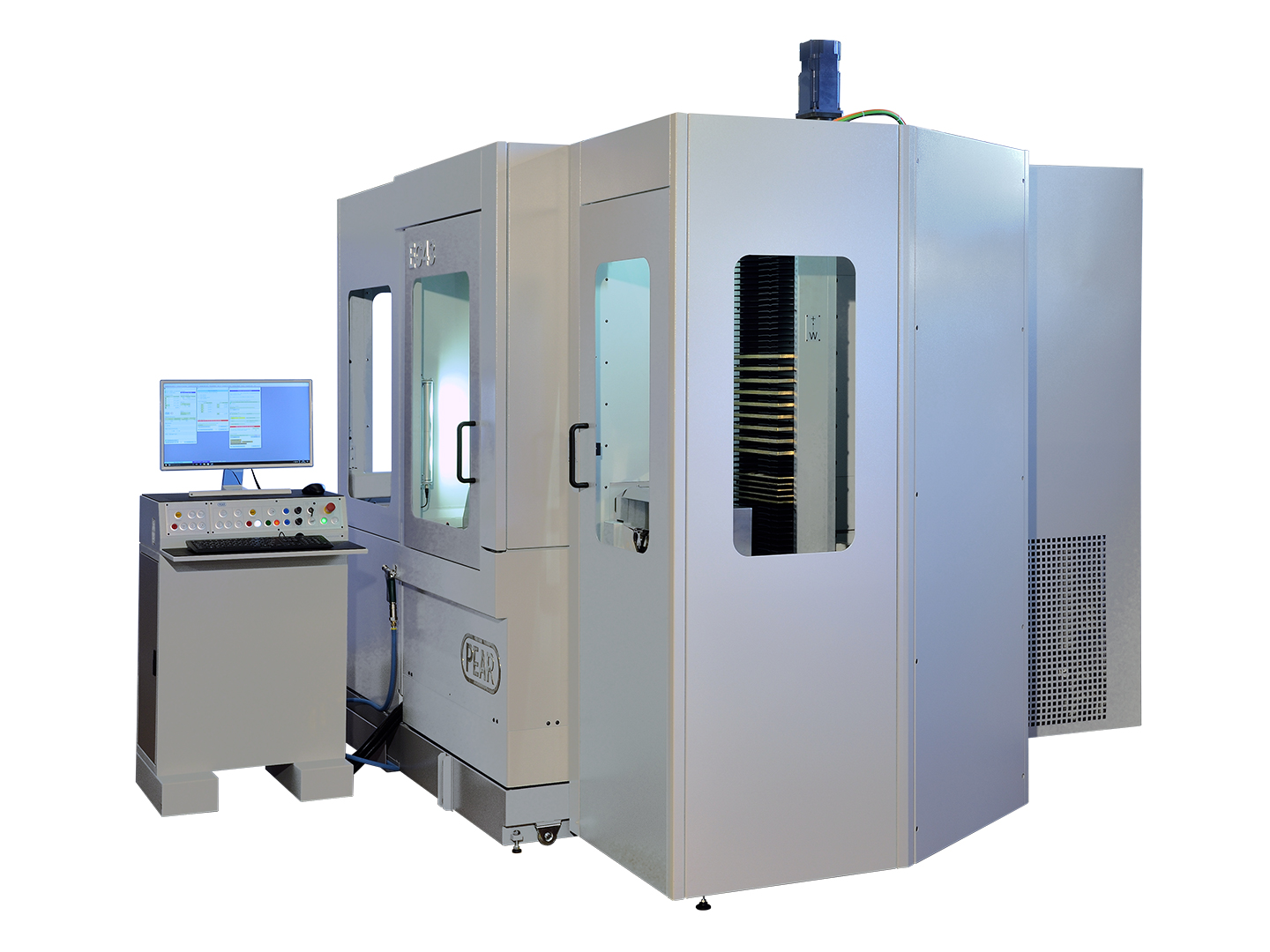

La struttura del modello base del nostro centro di lavoro modello EC43 si presta in modo particolare per la realizzazione di macchine speciali.

Last Updated on 23 dicembre 2021 by Pear

MANDRINO HSK32

Nel grafico sono state riportate le caratteristiche di potenza e coppia. Grazie alla protezione ad immagine termica del mandrino, è possibile un sovraccarico della potenza erogata anche del 100% per una durata di tempo limitata. Quindi il limite della potenza erogabile non va interpretato come un limite di punta, ma come il limite di potenza media erogata.

Last Updated on 23 dicembre 2021 by Pear

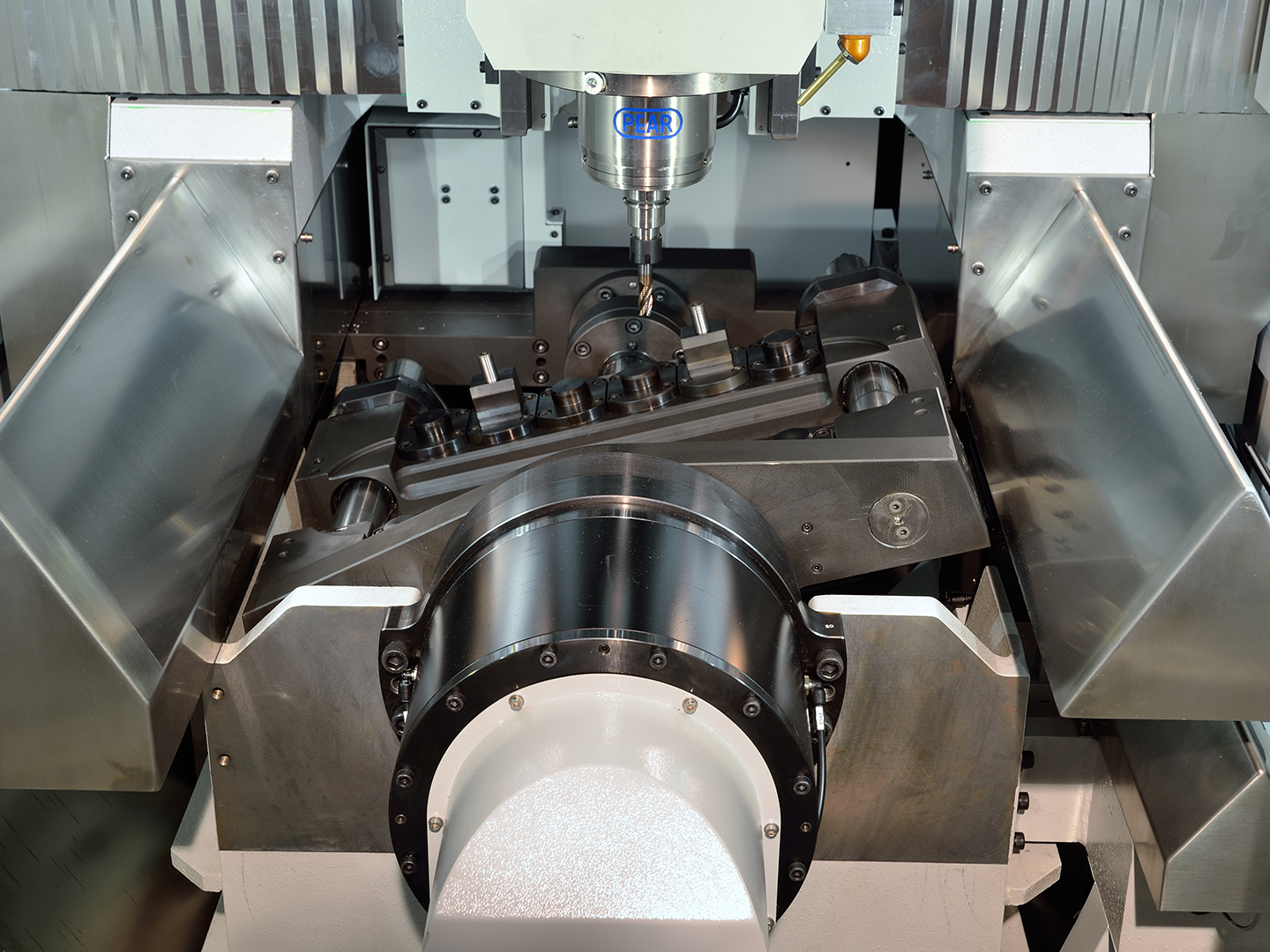

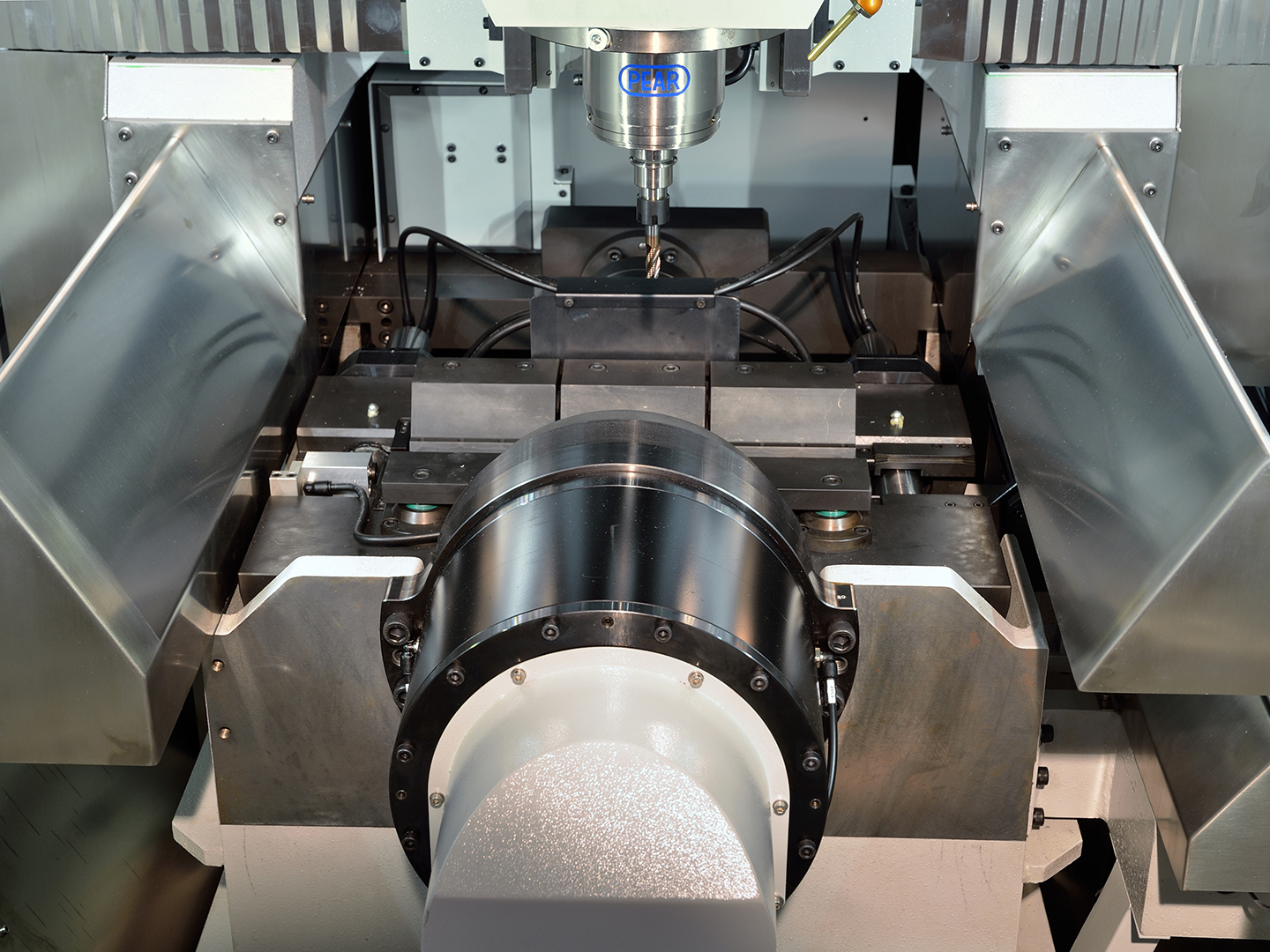

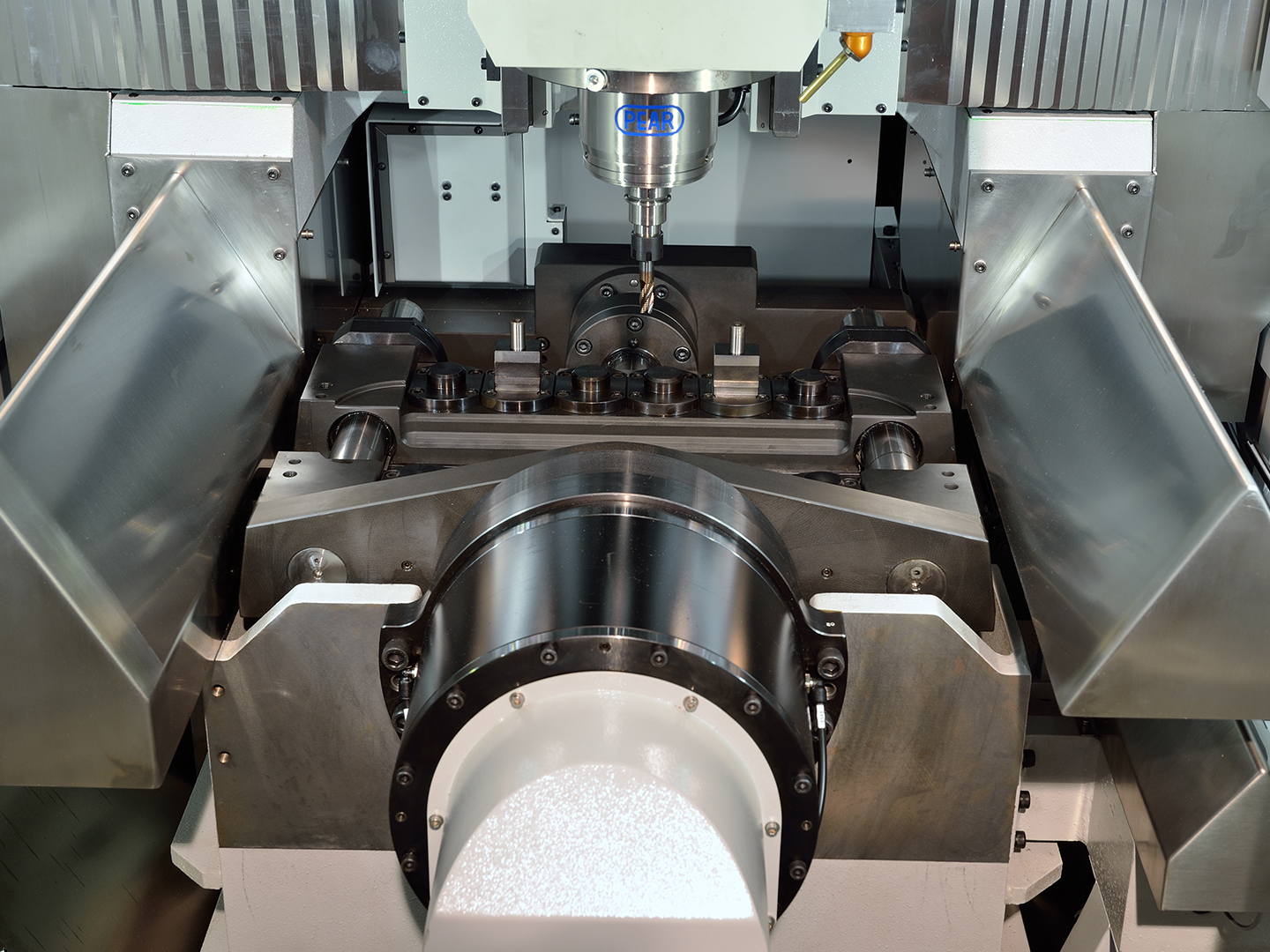

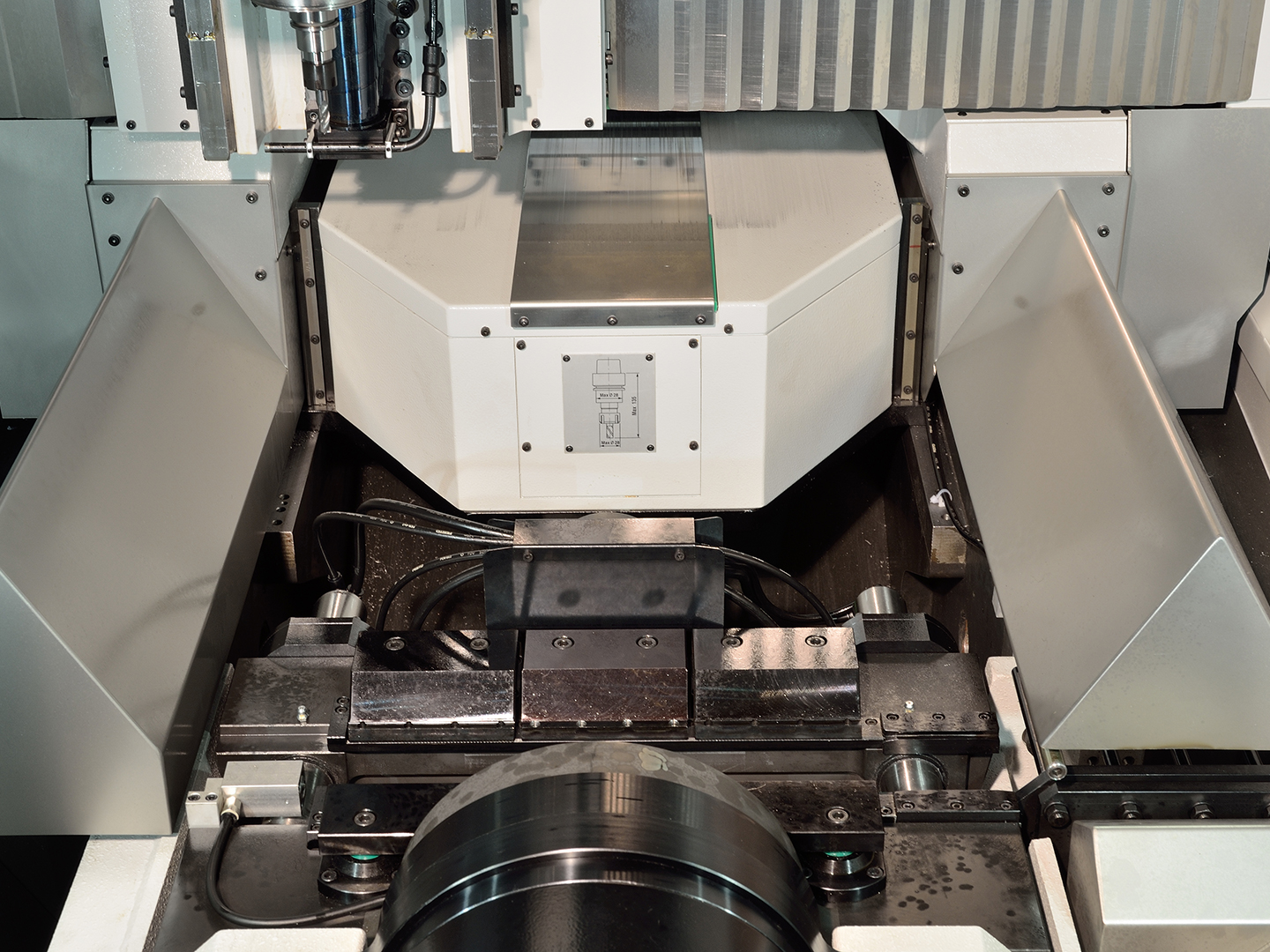

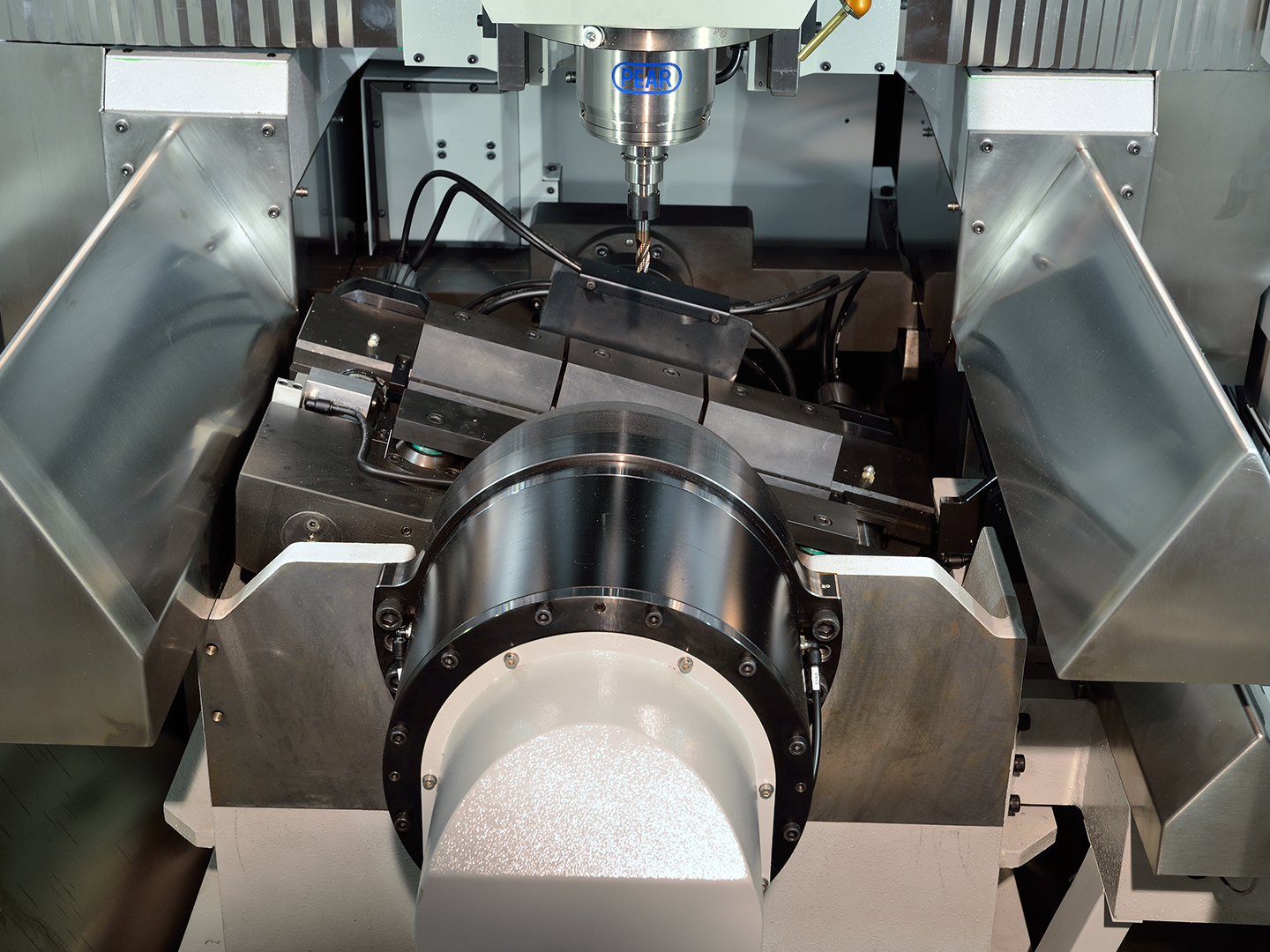

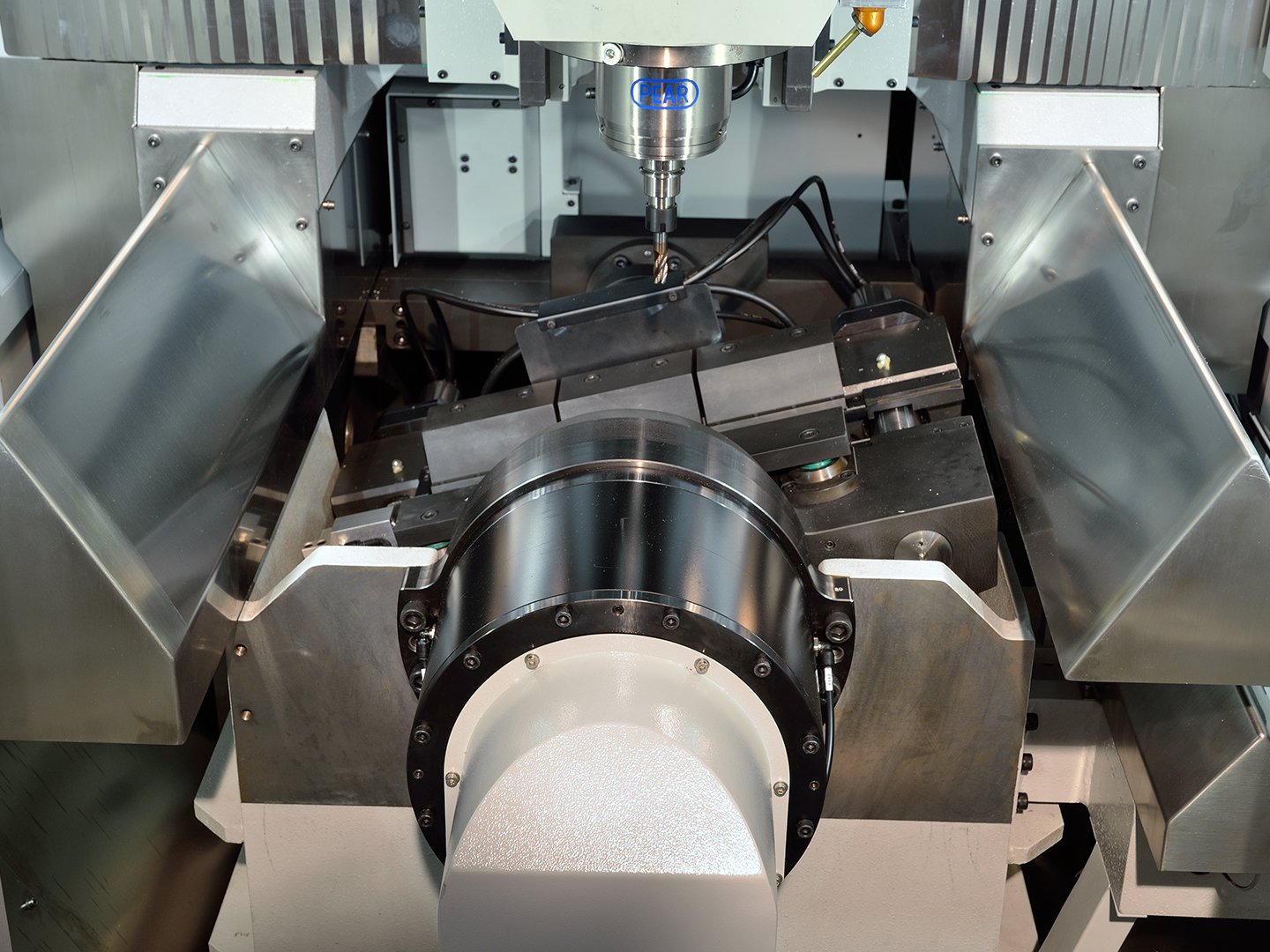

MORSA ROTANTE

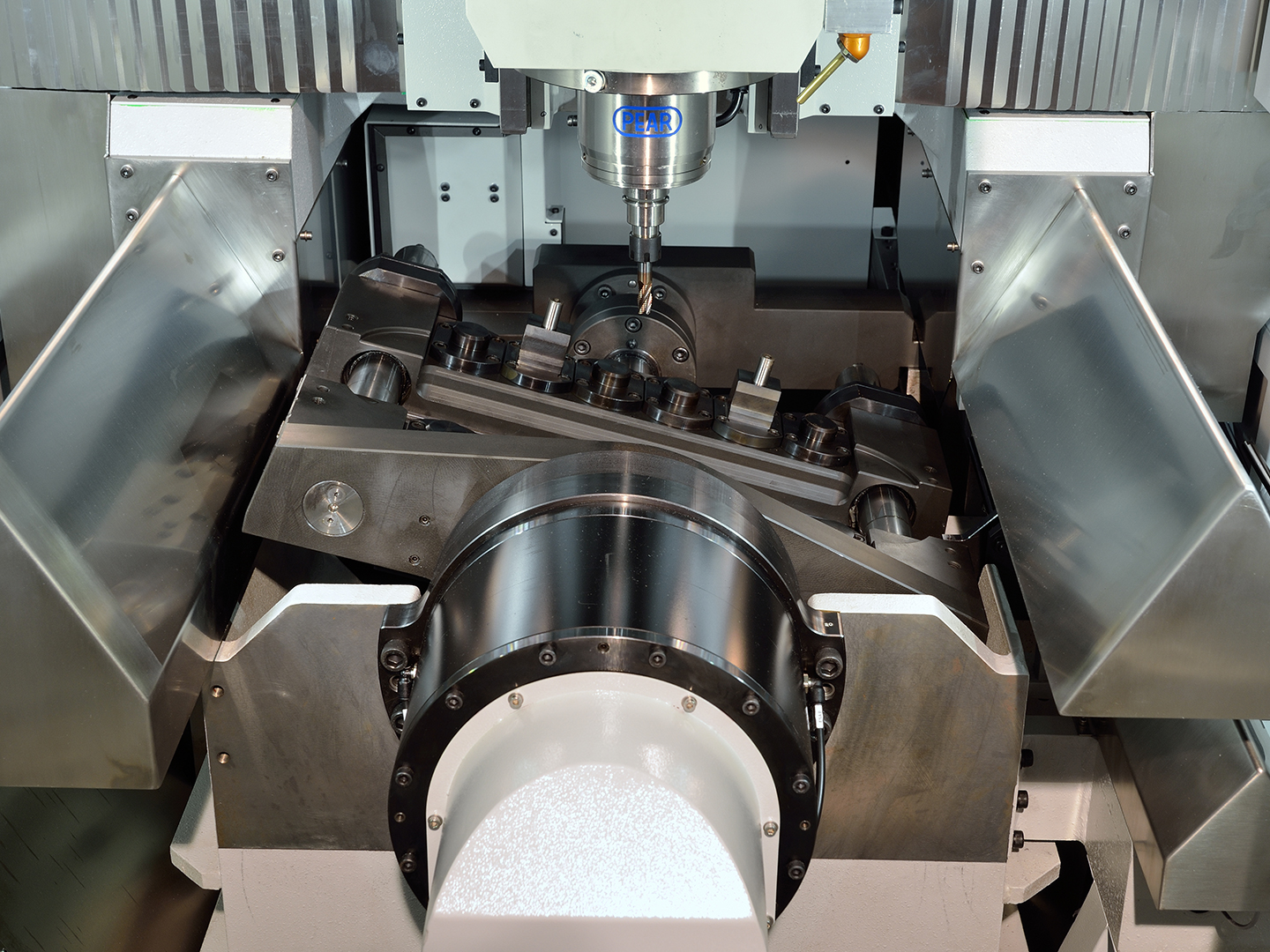

Morsa per bloccare e ribaltare il pezzo in lavoro
Per effettuare una lavorazione nelle condizioni migliori possibili, bisogna che il pezzo in lavoro sia bloccato in modo molto rigido.

Last Updated on 23 dicembre 2021 by Pear

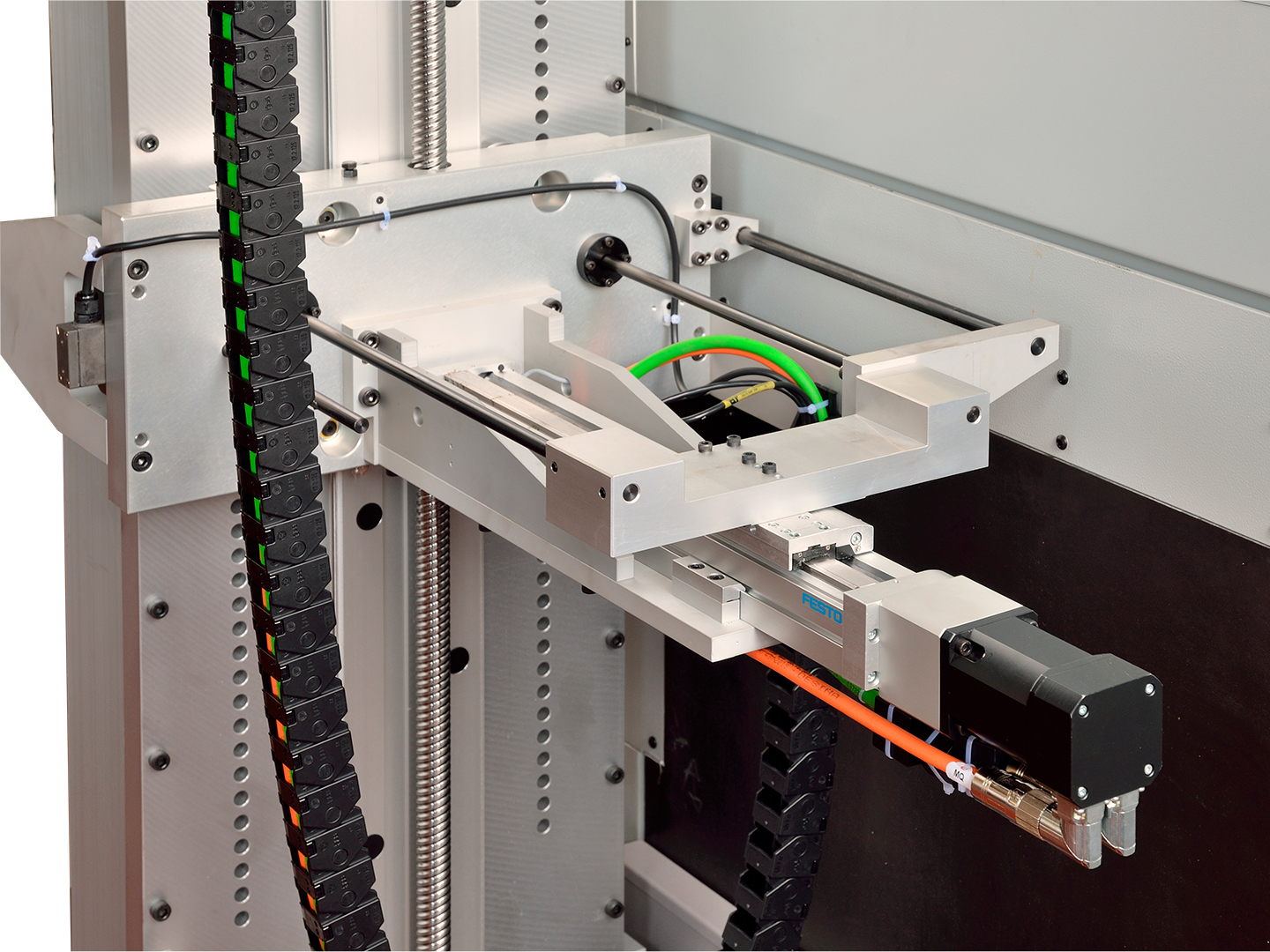

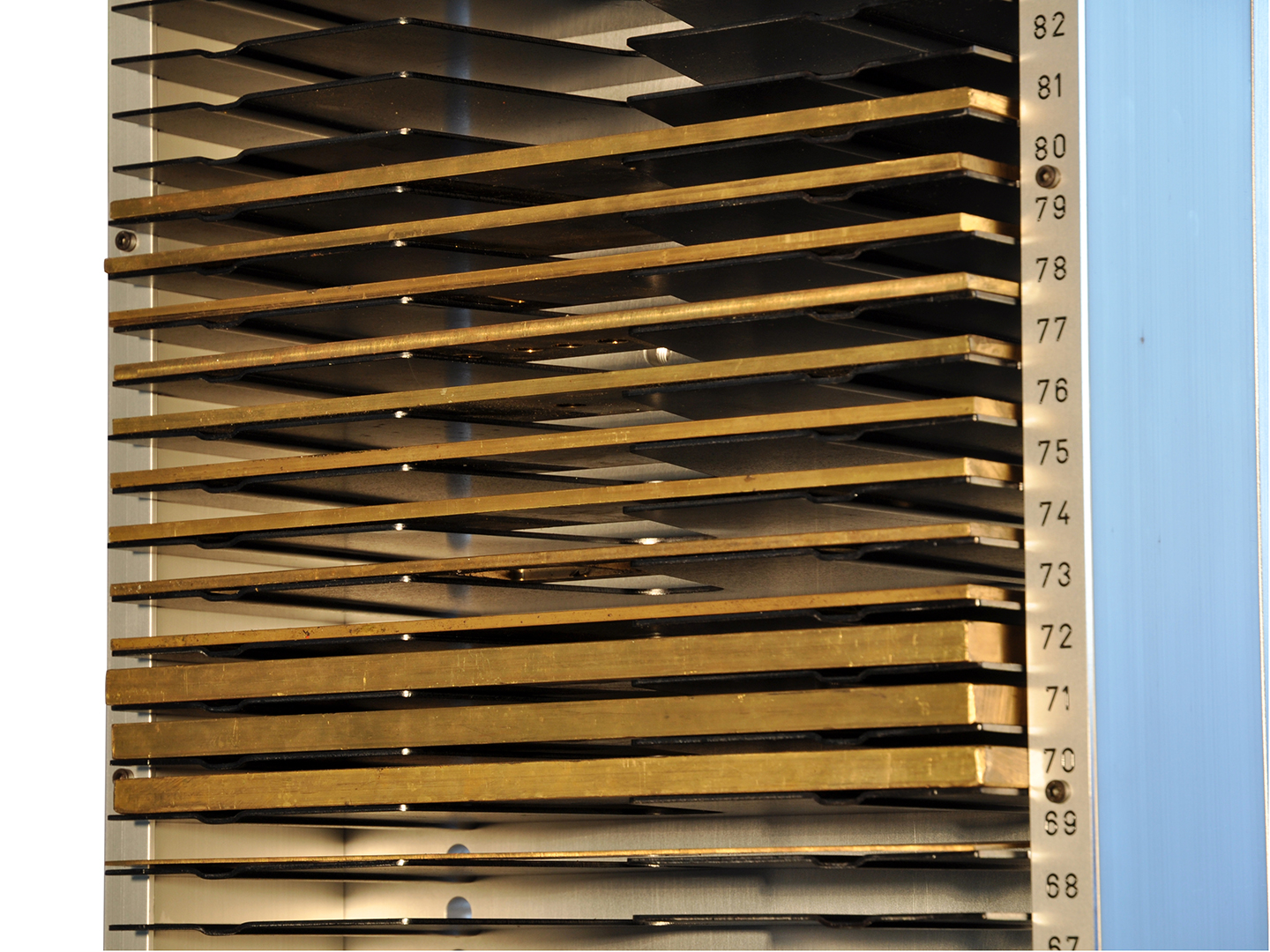

ALIMENTAZIONE PEZZI

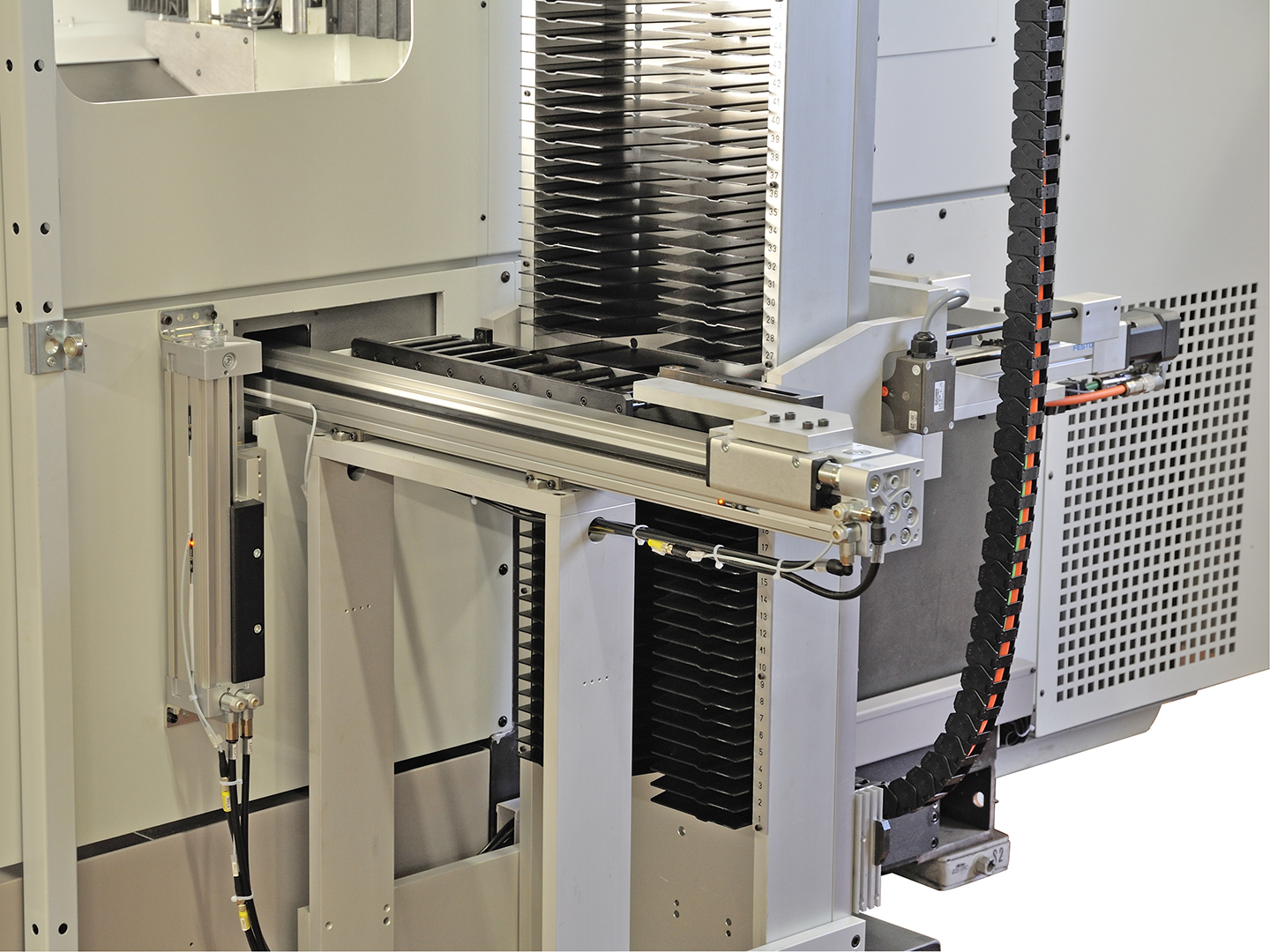

Alimentatore pezzi da inviare in lavorazione

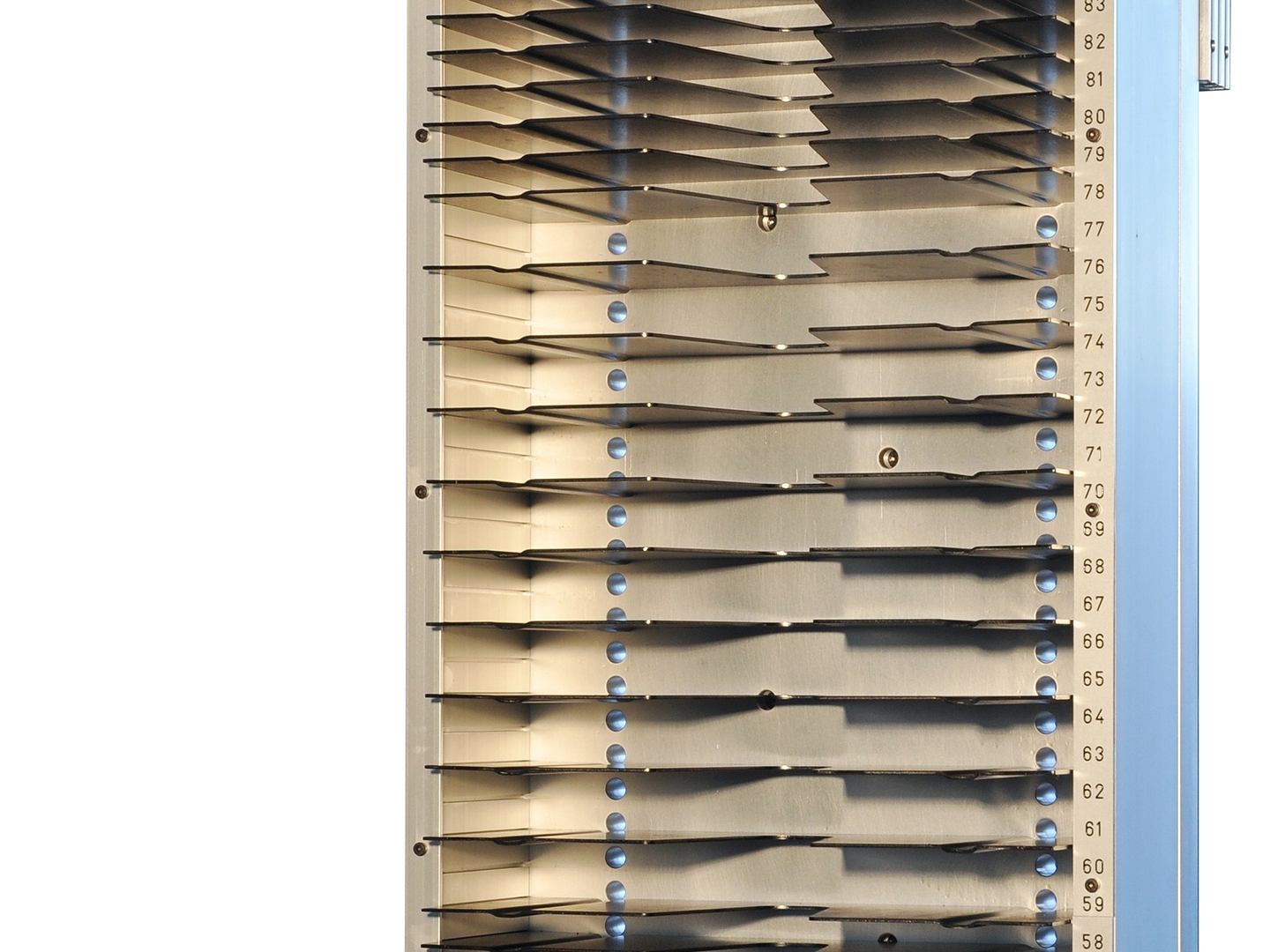

L’alimentatore, che non richiede alcun tipo di registrazione per adattarlo alle varie dimensioni di pezzi che è in grado di movimentare, consente di alloggiare fino a 90 pezzi in celle separate.

Last Updated on 23 dicembre 2021 by Pear

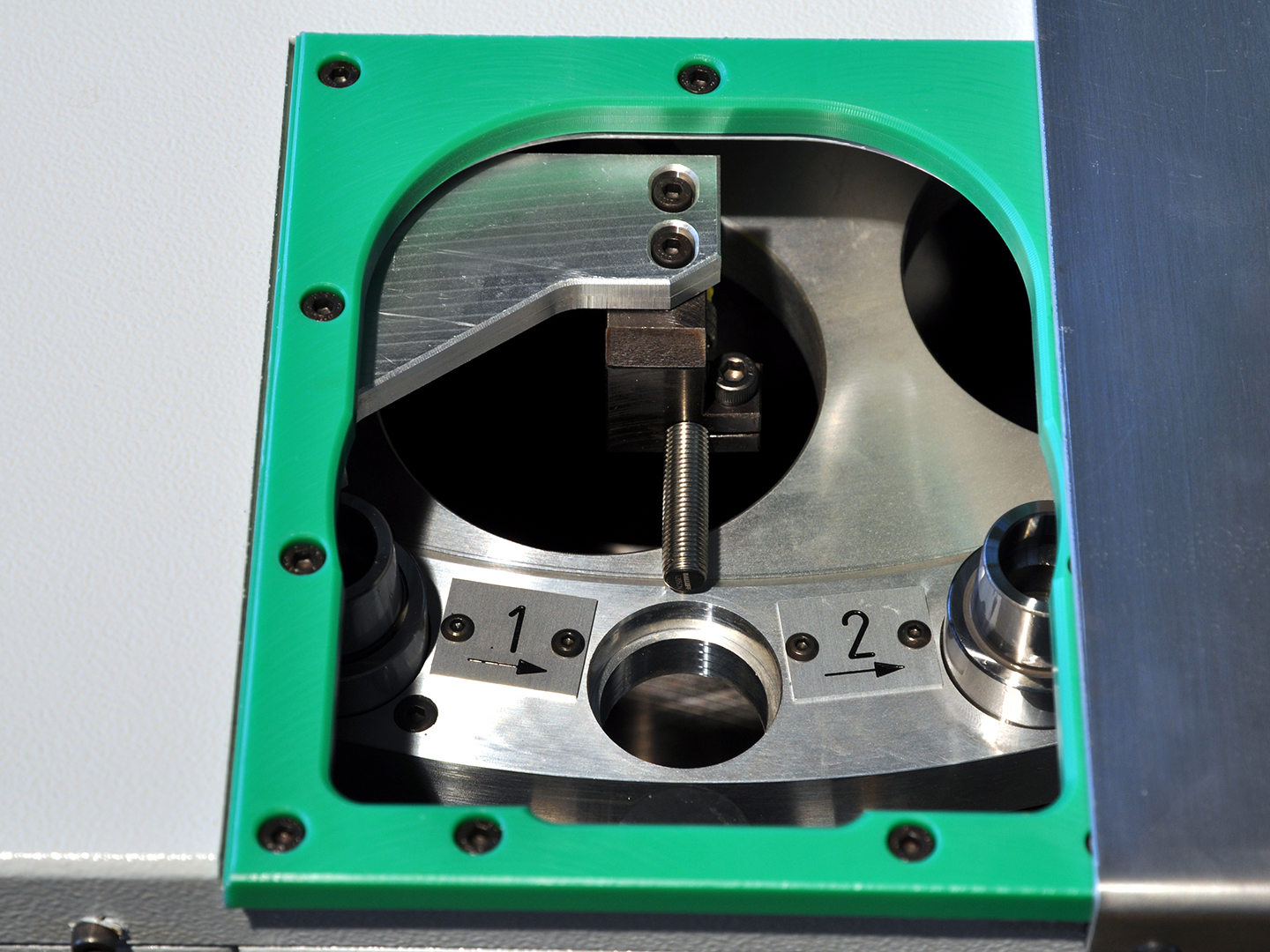

CAMBIO UTENSILE

Cambio utensile a 22 posizioni
Per questo tipologia di lavorazione, il cambio utensile interno a 22 posizioni risulta particolarmente indicato ed è anche quello normalmente consegnato.

Last Updated on 23 dicembre 2021 by Pear

PULPITO DI COMANDO

Rispetto a quanto normalmente previsto nella maggior parte dei centri di lavoro, è stato costruito in modo abbastanza anticonvenzionale.

Continua a leggere

È infatti separato dalla macchina e questo per far in modo che non debba risentire negativamente dalle vibrazioni generate dall’uso normale di una macchina a controllo numerico. È possibile programmare la macchina sia in posizione seduta che in piedi. Opportuni ventilatori, senza scambiare l’aria con l’esterno, tengono la temperatura dei Pc sotto controllo.

Noi seguiamo la filosofia di usare due Pc vale a dire:

Pc usato come Controllo Numerico
• Sistema Operativo FlorenZ (di derivazione Linux)
• RAM installata 4 GB
• Processore Dual Core
• Disco rigido allo stato solido (SSD) da 120 GB. Poiché in questo Pc deve essere installato solo il software del Cn, questa capacità di memorizzazione dati è largamente sufficiente ad ogni esigenza di memorizzazione dati attuale e futura tenendo quindi conto anche della naturale evoluzione che sia il software del Cn che di Linux potranno avere nei prossimi anni.

Pc di programmazione
• Sistema Operativo Windows 10 a 64 bit
• RAM installata 8 GB (espandibile a 32 GB)
• Processore Dual Core con GPU integrata
• Disco rigido allo stato solido (SSD) da 240 GB
• Monitor da 23.5″ avente una risoluzione di 1920×1080 pixel
• Se ritenuto opportuno è possibile installare su questo Pc qualunque altro programma purché compatibile con Windows.

Hardware selezionato
Entrambi i Pc sono assemblati da noi direttamente e questo allo scopo di selezionare la componentistica di migliore qualità presente sul mercato e per avere la massima affidabilità nel tempo.

PearKey
• Sulla pulsantiera macchina è stata prevista una porta USB su cui inserire una chiavetta, normalmente reperibile in commercio, con cui determinare a quali programmi l’operatore a cui è stata assegnata tale chiavetta ha diritto ad avere accesso.
• Una singola chiavetta può personalizzare l’accesso ai programmi di macchine diverse e per ogni macchina possono essere determinati programmi diversi a cui tale operatore ha la possibilità di avere accesso.
• Se ritenuto utile su tale chiavetta possono essere memorizzati anche altri dati.

Last Updated on 23 dicembre 2021 by Pear

CNZ32

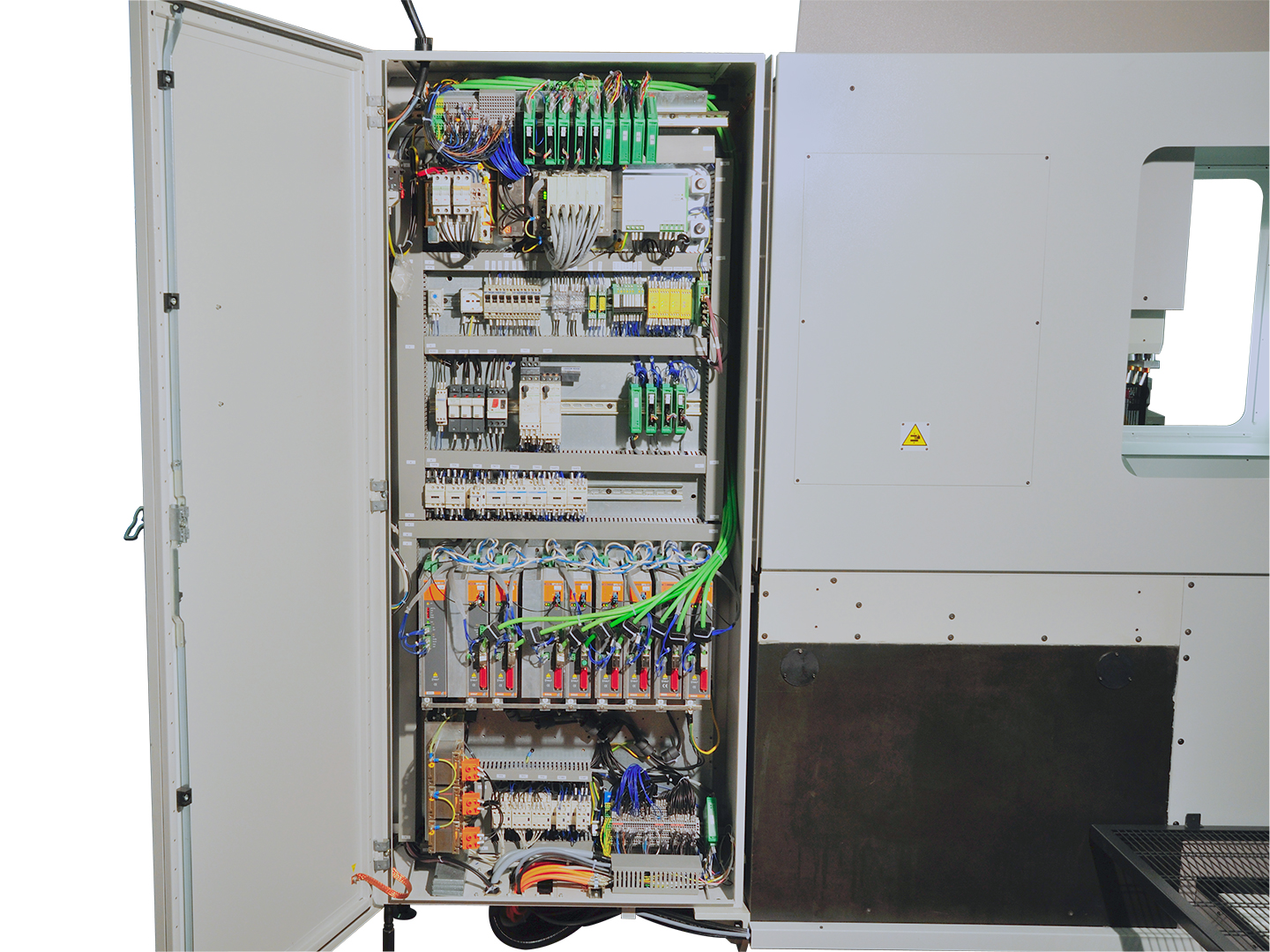

Hardware Cn
Costruito su base Pc, si trasforma in controllo numerico grazie alla presenza della scheda Master Link che trova alloggiamento all’interno dell’armadio elettrico e che pilota gli assi al vertice delle lavorazioni di alta velocità.

Last Updated on 23 dicembre 2021 by Pear

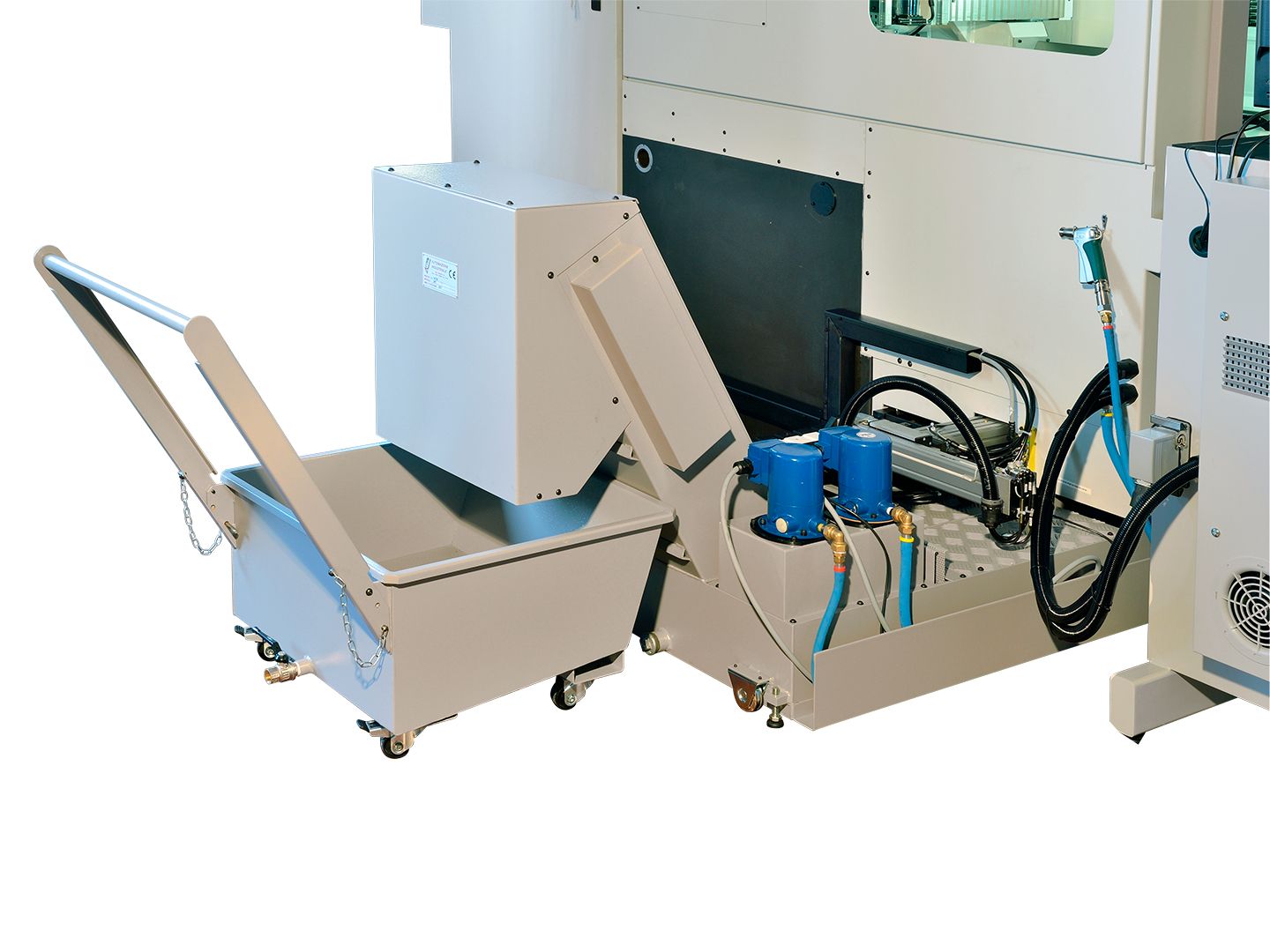

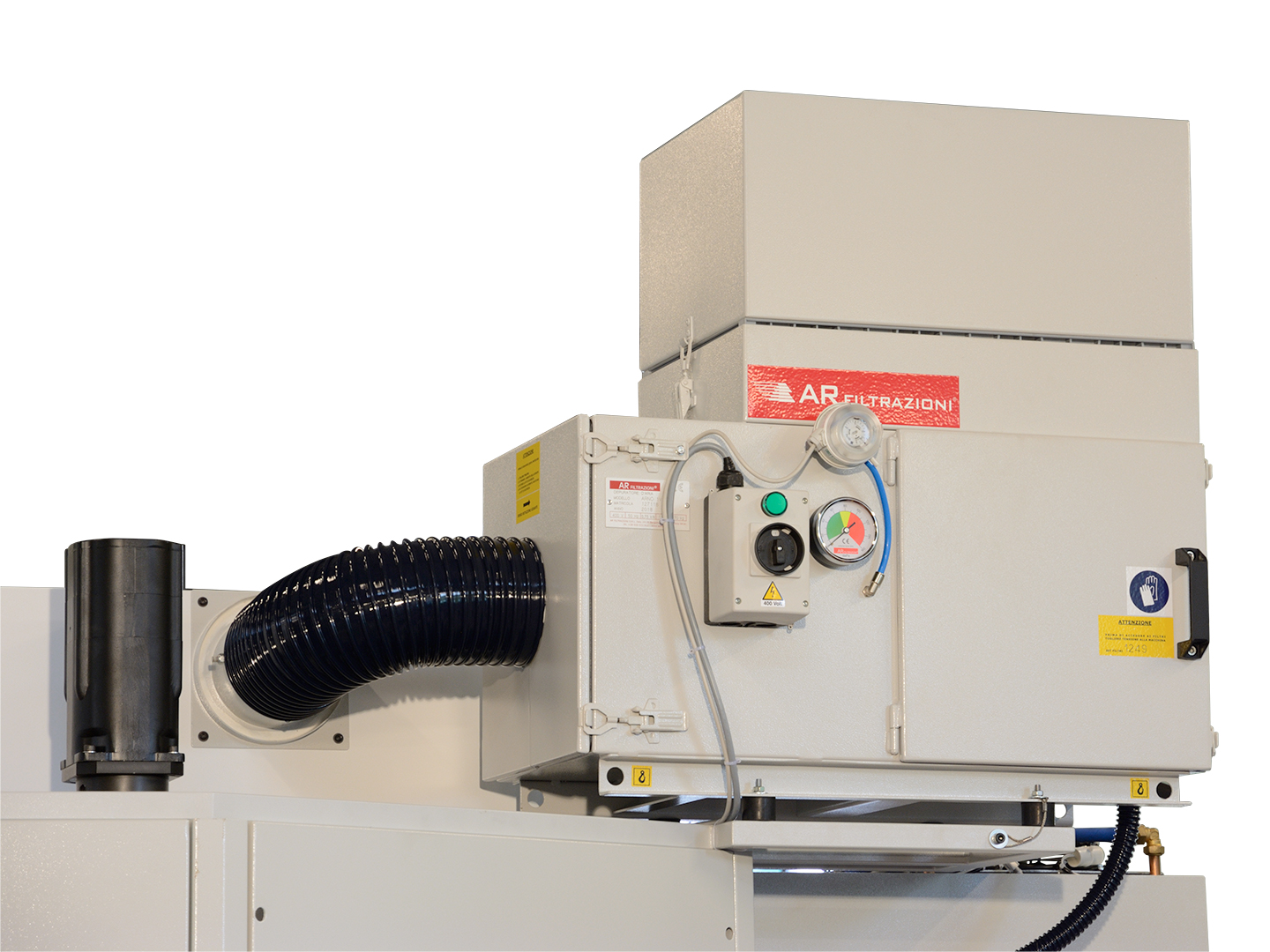

ULTERIORI ACCESSORI

Molto vasto è l’elenco degli accessori fornibili a richiesta. Gran parte degli accessori sono fornibili solo in prima fornitura quindi fate attenzione a farvi fare un’offerta con tutte le voci di vostro potenziale interesse in modo tale da configurare la vostra macchine nel modo da voi ritenuto migliore.

Last Updated on 23 dicembre 2021 by Pear

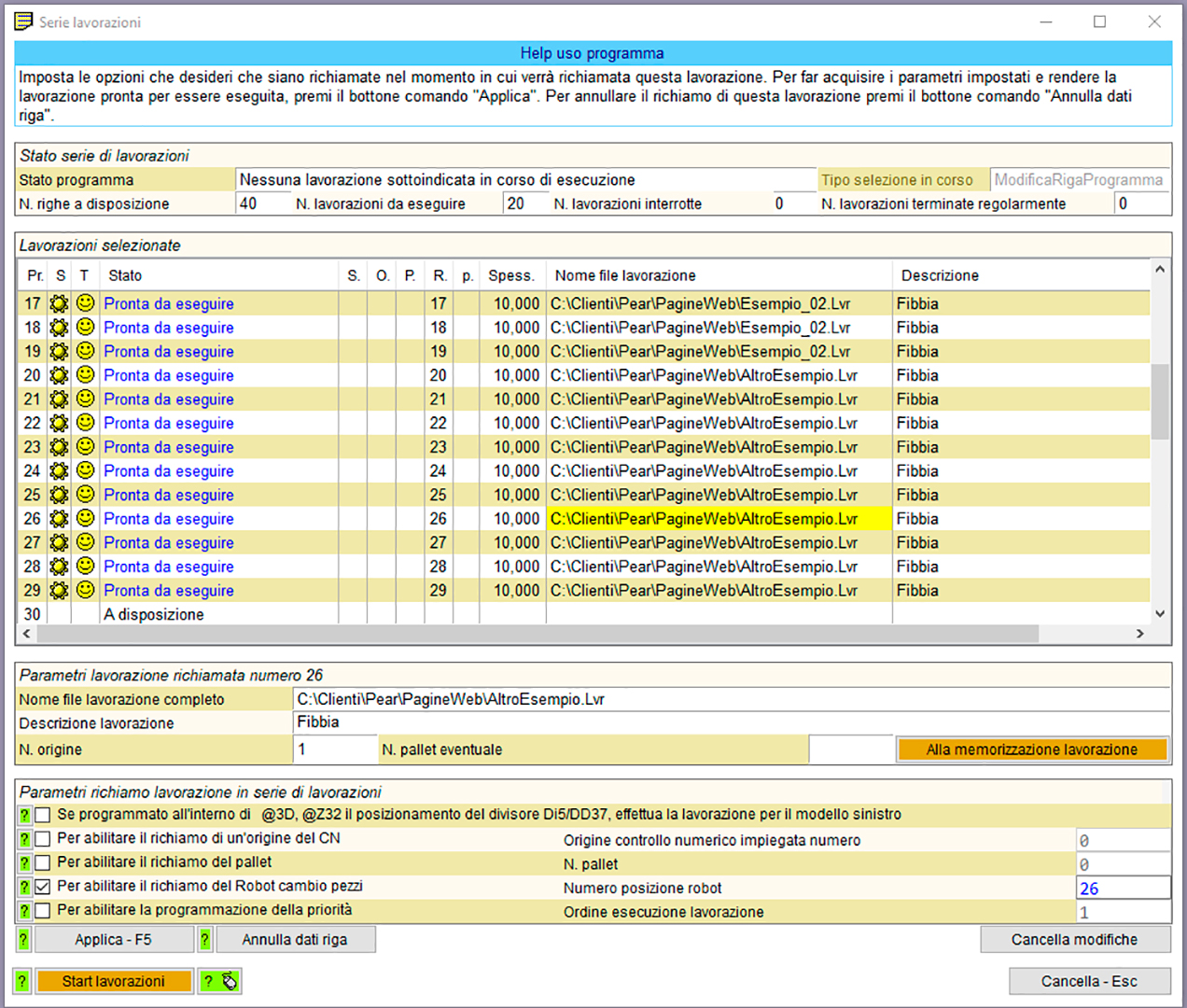

SOFTWARE

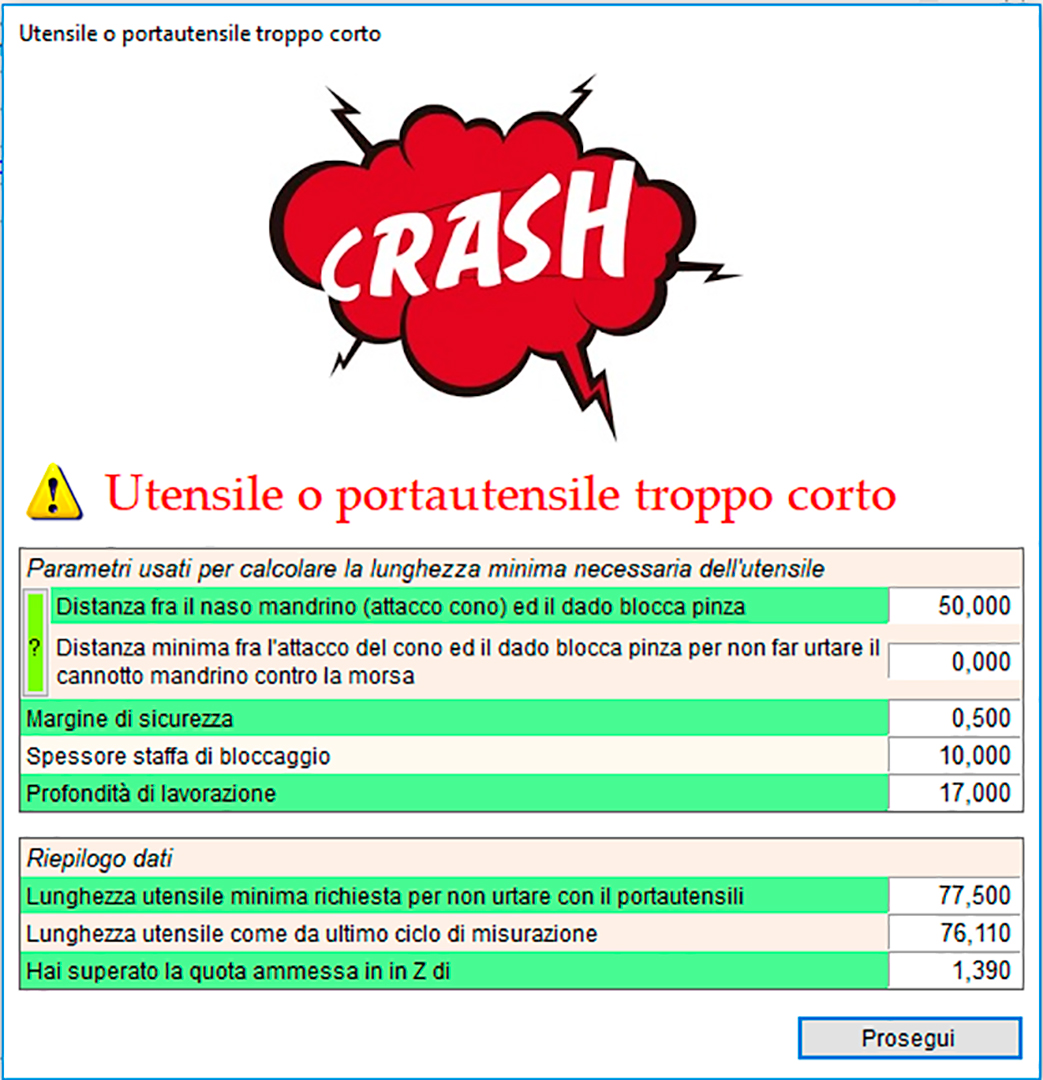

La descrizione completa del software Peace si ottiene cliccando in alto alla voce SW PEACE.

Last Updated on 23 dicembre 2021 by Pear

VISIONE VIRTUALE MACCHINA

Video incontro tramite Zoom
Oltre ad un filmato che illustra in modo molto dettagliato tutte le caratteristiche tecniche di questa macchina, abbiamo preparato anche una serie di foto e disegni per poter rispondere in modo completo alle varie domande che il cliente riterrà opportuno porre.

Last Updated on 23 dicembre 2021 by Pear

DOWNLOAD

Le foto contenute nei vari file che è possibile scaricare da questa pagina web, sono state salvate in bassa risoluzione e questo per per rendere il download veloce e pratico.
